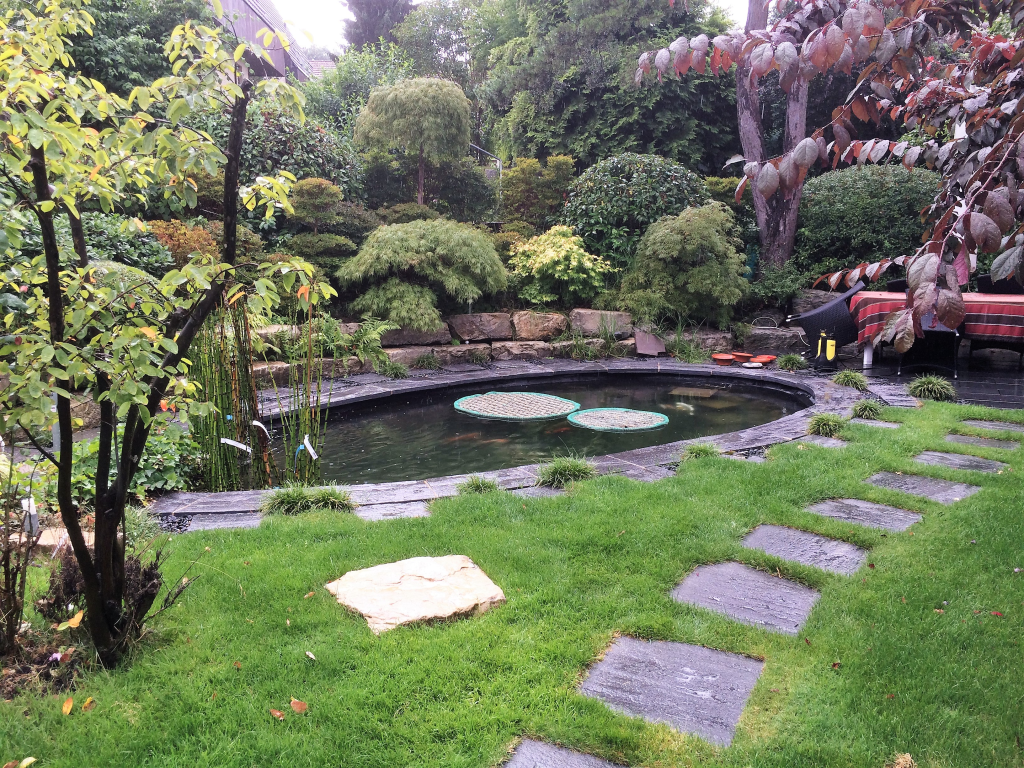

Ein Bilderbuch Garten

Die Filteranlage bestand aus Genesis EVO 3/500 Papierbandfilter mit integriertem Biologieteil in der Trommel, Messner M26000 Pumpe geregelt, LP 100 Luftpumpe und 75 Watt Durchlauf UVC. Der Filter wurde gepumpt betrieben. Im Teich war eine Pumpe als Strömungspumpe installiert, Oase Prolux 100 Unterwasserleuchten und zwei Pflanzenkasten.
 Wir lernten diesen Kunden durch unzählige Telefonate kennen, er hatte sehr viele Fragen. Uns wurde klar, dass das Sprichwort:“ Gebrannte Kinder fürchten das Feuer“ hier zutreffend war.

Der Teich wurde mehrfach umgebaut bis er dicht wurde. Am Ende ist aus dem ursprünglich folienbeschichteten Teich ein Betonteich mit 2K-Epoxyd Beschichtung entstanden. Durch die Umbauten ist das Volumen geschrumpft, weil die Nachsanierung über die Lage zuvor angebracht worden ist. Zuletzt resultierten 19m3. Immer wieder waren Abgänge zu verzeichnen. Einmal hat eine überdosierte Teichbehandlung fast den ganzen Teich leer geräumt. Später gingen die Ausfälle zurück aber schlechte Wasserwerte sind geblieben.

Wir fanden tiefe Mineralwerte zu tiefer pH im Vergleich zum Leitungswasser und Nitrit >2mg/Lt.

Dann haben wir einen Besuchstermin vereinbart.

Die elektrischen Betriebsmittel sind über Steckdosenleisten miteinander verbunden. Ein im Garten verlegtes oranges Kabel zu einer Aussensteckdose bildete die Speisung. Die Installationen sind mit Plane vor Regen geschützt abgedeckt. Die Vorlauf und Rücklaufverrohrung und der UVC Durchlaufbrenner ist offen verlegt und im Winter wird die UVC Lampe entfernt.

Wir finden die Installation für lebende Tiere unsicher, ist aber kein Grund für schlechte Wasserwerte.

Der Papierbandfilter arbeitet ordnungsgemäss und das Wasser ist sauber und klar ohne Eigenfärbung.

 Es leben eine Handvoll Koi im Teich und wir schätzen das Fischgewicht auf etwa <10kg. Die Fische sind optisch sauber und haben Appetit. Abstrich: mässiger Trichodina Befall, bakteriell unauffällig.


Dann wurde noch eine Wasserprobe gezogen für die Analyse in unserem Labor. Ein Futterverbot über 4 Tage wurde vereinbart um die Nitrifizierung zu überprüfen.

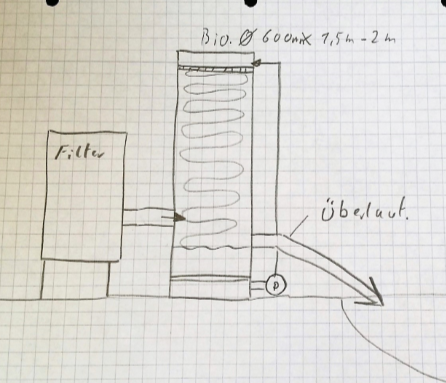

Unser Verdacht und viele Analysen haben den Schluss auf eine mangelnde Nitrifizierung bestätigt. Ammonium und Nitrid sind ohne Fütterung gleich oder leicht steigend, gegenüber dem Wert nach 20% Wasserwechsel vor dem Futterstopp. Der Kunde hat immer wieder beteuert, dass der Filter für 50kg Fischmasse gebaut sei. Rechnet man mit 2% Futter für die besagte Fischmasse müsste der Filter 1kg Futter pro Tag  nitrifizieren. Diese Feststellung nachzuvollziehen hat uns interessiert. In den folgende Wochen wurde das Futter gewogen und die Nitrid Werte als Abbau-Parameter genommen. Die Erkenntnis daraus war ernüchternd. Wir kontrollierten die Bioträger in der Trommel. Nach der Besiedelungsoberfläche zu beurteilen ist der Abbau von  1kg Futter pro Tag nicht möglich. Wir waren mit 150gr/Tag an der Leistungsgrenze. Der Kunde hat den Lieferanten kontaktiert und das Problem geschildert. Die Antwort:“ Sie müssten halt die Biologie vergrössern. Der Vorschlag: Eine Säule mit 60cm Durchmesser und einer Höhe von 1.5m –2m anbauen.

Der Kunde hat den Vorschlag abgelehnt, weil es aus optischen Gründen nicht zumutbar war. Wir durften einen Vorschlag ausarbeiten und im Winter 2016/2017 wurde der neue Biofilter gebaut.

Unser Konzept:
EVO 3/500 Vorfilter, dynamischer Helix Biofilter 600 Liter
Alle Komponenten gefriersicher einbauen.
Schaltschrank für die Bedienung, Elektrik einbauen und Direktanschluss am Schaltschrank.
Obtische Integration (Biofilterkammer im Erdreich einbauen.

Die Baustufen im Detail

Der rohbaufertige Biofilter  besteht aus 3 Elementen  (Stirnseitenansicht)

Die Elemente sind aus 19mm Integral PVC gefertigt. Die 2 oberen Elemente sind in der Bauhöhe wie der EVO 3/500. Der Filter wird auf der rechten Seite angeflanscht.
Das obere Element ist unterteilt in 2 Abschnitte. In der rechten Seite befinden sich die Eingangsrohre vom EVO 3/500. Der Vorlauf vom Teich in DN63 und der Rücklauf in DN110,  welcher durch das Element in die Biokammer mündet.
In der linken Hälfte hinter der Türe, das Bedienerfeld mit den Schaltern für die Pumpen, die Unterwasserleuchten, UVC Lampe, und der Temperaturregler für die Heizung.

Im mittleren Element sind UVC Vorschaltgerät, Luftpumpe und  Drehzahlregler. Die Servicetüre befindet sich auf der linken Seite vom Element.

Das untere Element ist der eigentliche Behälter für das Biofilter Trägermaterial. In diesem Fall sind es 600 Liter Helix 17 in dynamischer Betriebsart. Der Behälter ist aus 19mm Integral PVC geklebt-verschraubt und unterteilt in 2 Kammern, die Biokammer und die Klarwasserkammer.
Biofilterbehälter Volumen 1235lt.
Wasserfüllvolumen: 1135lt.
Helix Füllung: 600lt.
Im Behälter über dem Wasser ist der Luftverteiler für die Belüfterkugeln/Belüfterplatten, Vorlauf Absperrkugelhahn.
Das Flachbandheizkabel (22m) wurde mit Hotmelt an die Innenwände geklebt.

Die Prüfung der Biofilterkammer
